Überblick über CadnaB für die Bauakustik

CadnaB wurde speziell für die Anforderungen der Bauakustik entwickelt. Die Software bietet ein breites Spektrum an Anwendungen – von der Planung des Schallschutzes zwischen und innerhalb von Wohneinheiten bis hin zur akustischen Auslegung von Hotels, Bürogebäuden, Schulen- und Gesundheitseinrichtungen sowie der Bewertung des Schutzes vor Außenlärm über Fassadenwände. Dank zahlreicher leistungsstarker Funktionen unterstützt CadnaB Sie dabei, diese Aufgaben effizient umzusetzen:

  • Umfassende Berechnung der Luft- und Trittschalldämmung nach ISO 12354 (Teile 1–3) und DIN 4109 (2018) – für Innenräume und Außenwände.

  • Automatische Erkennung von Raumpaaren und Stoßstellen basierend auf Geometrie und Konstruktionsdaten.

  • Flexible Modellierung mit intuitiver Bedienung, z. B. durch Ziehen mit der Maus, Duplizieren von Stockwerken oder Import von Lageplänen.

  • Integrierte Konstruktionsdatenbanken mit Tausenden Bauteildaten – inkl. DIN 4109, Saint-Gobain, Rigips, ISO, UBA u. v. m.

  • Interoperabilität mit CadnaA und CadnaR, z. B. zur Berechnung der Schallübertragung zwischen Innenräumen, von außen nach innen und von innen nach außen.

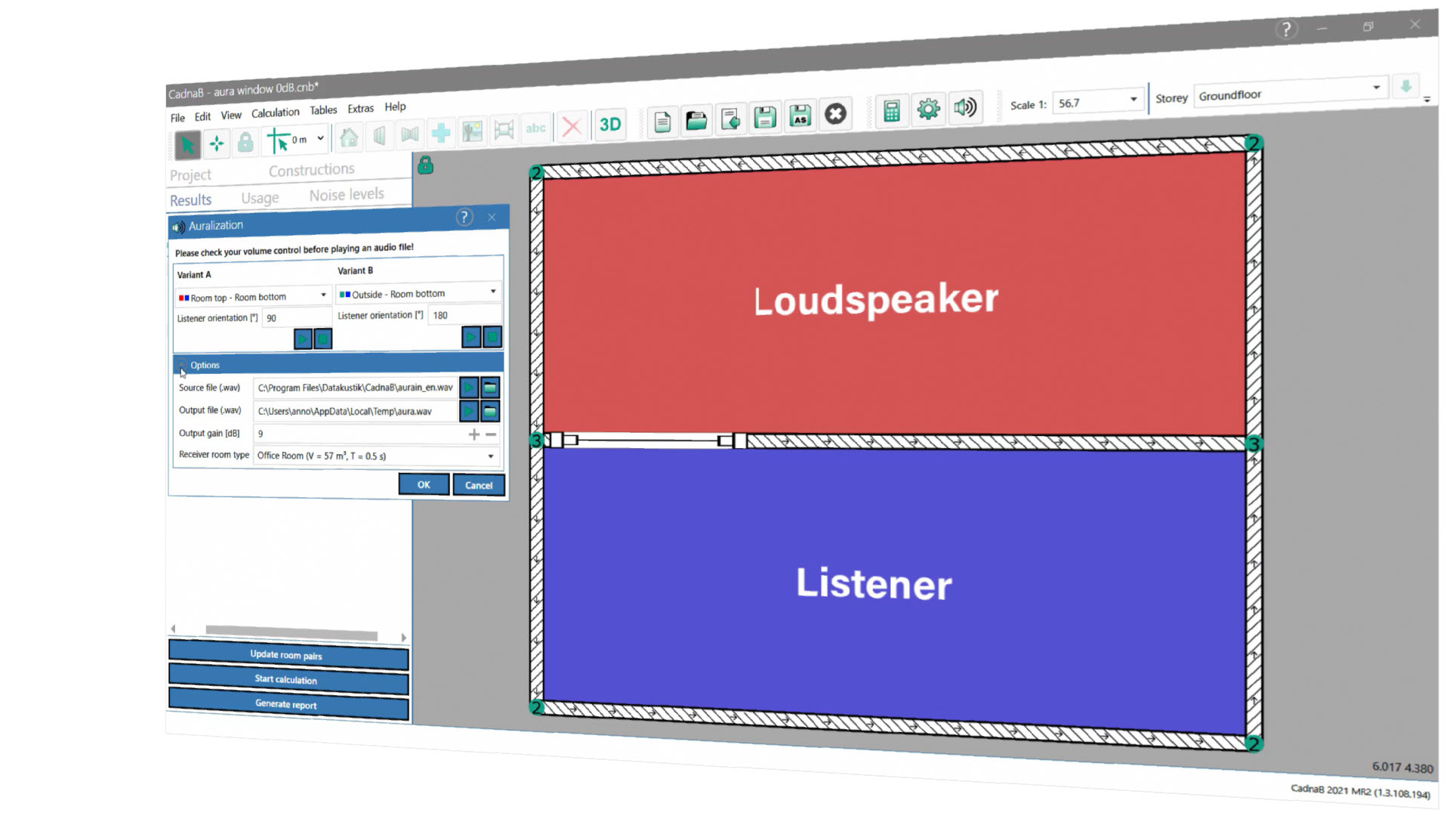

  • Auralisierung von spektralen Berechnungsergebnissen zur akustischen Bewertung von Raumkonzepten.

  • Export vielseitiger Ergebnisse (z. B. Innenpegel, Flankenübertragungen) in Word, Excel – mit vollständigen Berichts-Layouts je Normvorgabe.

  • Anforderungsbrowser zur einfachen Auswahl und Überprüfung von Anforderungen.

Wände und andere Elemente können direkt anhand des 2D-Plans modelliert werden. Die 3D-Ansicht wird in Echtzeit aktualisiert.
Der Ergebnisdialog zeigt für jedes Raumpaar die Luft- und Trittschallübertragung sowie die Ergebnisse des Innenpegels (sofern berechnet). Darüber hinaus werden die bei der Berechnung berücksichtigten Stoßstellen aufgelistet.
Dieses Video zeigt, wie man eine Anforderung erstellt und diese einem Raumpaar zuordnet. Anschließend wird neben jedem Ergebnis angezeigt, ob die Anforderung eingehalten wurde oder nicht.

Bauakustik Anwendungen von CadnaB

Planung des Schallschutzes zwischen Wohneinheiten
Gestaltung des Schallschutzes innerhalb von Wohneinheiten
Bewertung des Schallschutzes gegen Außenlärm über Fassadenwände
Bauakustische Planung von Hotels und Beherbergungsstätten
Bauakustik in Bürogebäuden
Schallschutz in Schulen und Ausbildungsstätten
Bauakustische Planung für Krankenhäuser und Sanatorien
Modellierung ganzer Gebäude mit kritischen Übertragungssituationen

Produktinformation: CadnaB

Die CadnaB-Software kann mit verschiedenen Optionen funktional erweitert werden. Detaillierte Informationen finden Sie im Dokument „Leistungsbeschreibung“.

CadnaB Software

  • Berechnung nach ISO 12354 von einzelnen Raumpaaren bis hin zu kompletten Gebäuden

  • Umfangreiche Konstruktionsdatenbank

  • Verfügbare Optionen: PRO, DB, DIN 4109, INT

CadnaB Optionen

  • DIN 4109: zusätzliche Berechnungsnorm DIN 4109 (2018)

  • PRO: Auralisation von spektralen Berechnungen nach ISO 12354, import von Konstruktionsdaten aus INSUL, vordefinierte Anforderungen

  • DB: zusätzliche Datenbanken

  • INT: Interoperabilität mit CadnaA und CadnaR. Mehr Informationen

Leistungsbeschreibung
